На самом деле, у нас есть несколько вариантов реализации данной задачи, если нужно применить какой-то датчик присутствия или движения, не являющийся частью стандартного решения по подсветке лестницы. Важно учитывать место установки такого датчика, которое должно подходить под дизайн помещения. В принципе, есть два варианта для установки: в потолок над первой ступенью или в стену. По технологии обнаружению людей мы также можем выбирать: PIR-датчики (пассивная инфракрасная технология) или биологический датчик (высокочастотный 24 ГГц).
Рассмотрим сначала вариант установки датчика присутствия в потолок. Здесь подойдет только вариант с PIR-датчиком, так как нужно будет отсекать часть зоны детекции перед входом на лестницу, чтобы, когда человек проходит мимо, подсветка лестницы не включалась. А при пересечении линии первой ступени, автоматически включается подсветка лестницы.
У PIR-датчиков есть возможность использовать линз-маску и отсекать часть зоны детекции. Однако такие датчики обычно более габаритные. Микроволновые датчики позволяют изменять степень чувствительности посылаемого сигнала, но отсечь какой-то сектор детекции, не получится. У каждой из технологии обнаружения человека есть свои особенности применения.
Что мы предложили нашему партнеру?

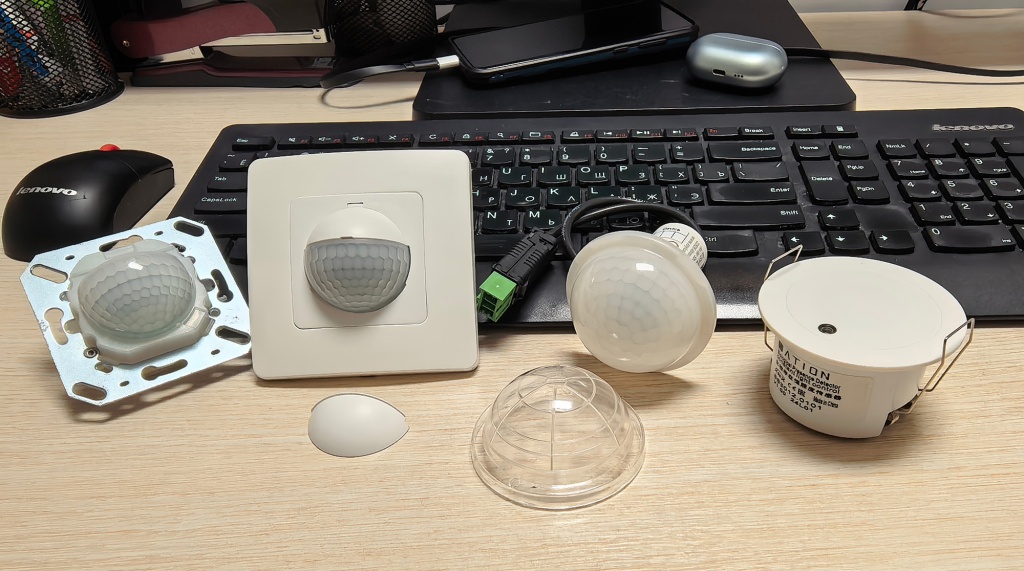

Вариант №1:
Использовать настенный инфракрасный датчик присутствия ESYULX PD-C180i KNX (артикул EP10426445). Он устанавливается в стену, отдельно к датчику идет рамка с шторкой (защита от обнаружения животных), которые можно красить с цвет стен. Стоимость такого датчика вместе с рамкой составляет около 15 тысяч рублей.
Вариант №2:
Предложили снова рассмотреть применение немецких датчиков присутствия ESYLUX из серии “Мини” (PD-C360i/12mini KNX, артикул EP10426162) для установки на потолок. Датчики присутствия этой серии уже имеют в комплекте все необходимое (монтажные аксессуары и линз-маску). Из всех имеющихся вариантов данный датчик выглядит наиболее компактно. Стоимость такого решения получилась около 13 тысяч рублей.
Вариант №3:
Хотели использовать китайский биологический датчик присутствия SATION SS3012.0101. Этот датчик имеет плоский дизайн и небольшие размеры. Его можно установить на потолок или в стену заподлицо и покрасить в цвет поверхности. Так как датчик работает по высокочастотной технологии, использовать линз-маску для отсечения части зоны детекции не получится. Зато можно регулировать степень чувствительности посылаемого сигнала.
Мы сымитировали ситуацию, когда данная модель датчика устанавливается в стену в районе 1-2 ступеней, чтобы определять движение людей только по лестнице, но не в помещении рядом с лестницей. Даже на минимальном уровне чувствительности дальностей действия датчика SS3012 составила чуть более 2 м от себя, что явно больше, чем ширина лестницы и не подходит для нашей ситуации.

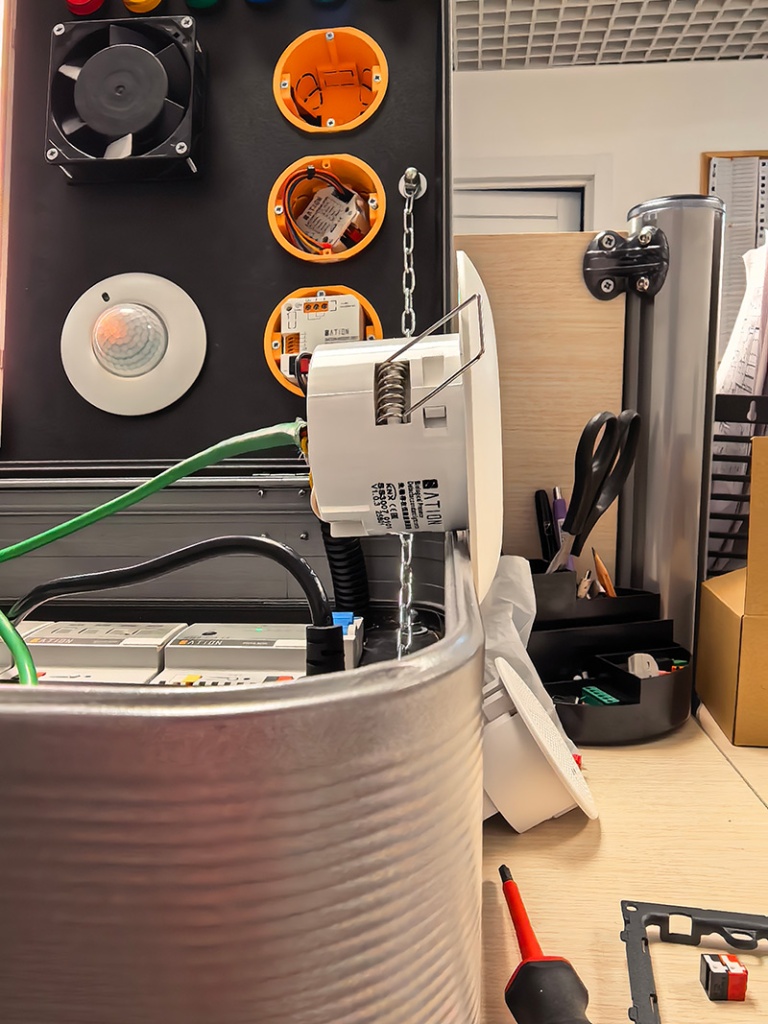

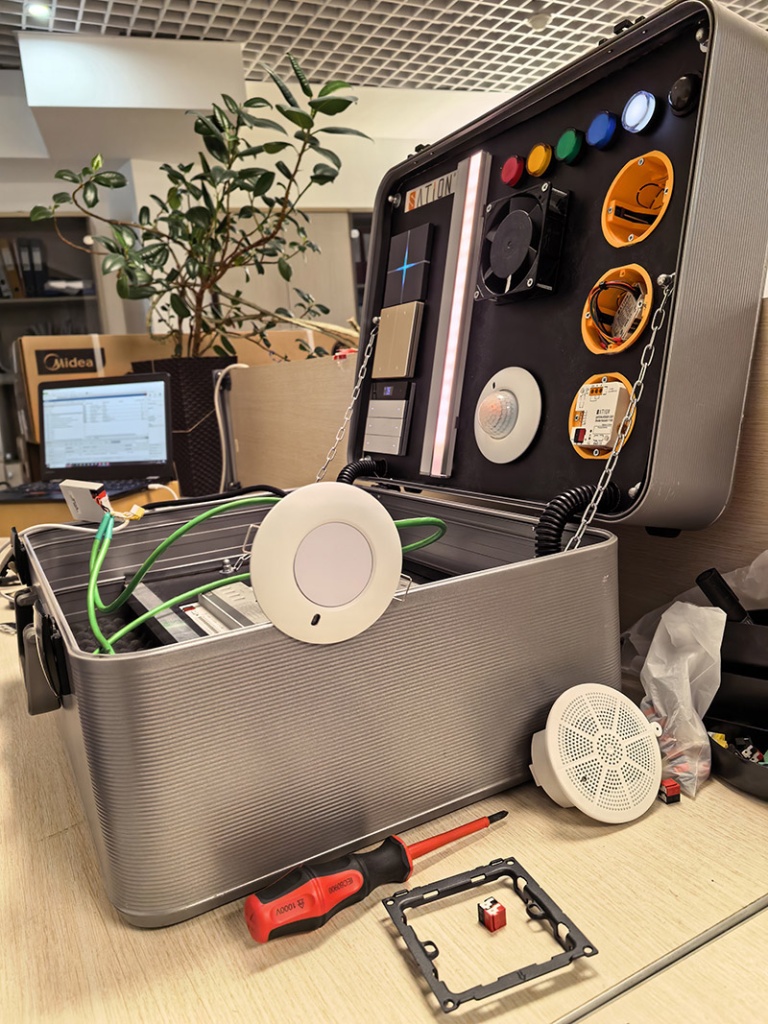

Далее мы решили поменять модель биологического датчика присутствия и подключили другую модель SS3007.0101, который также работает по технологии 24 ГГц, но имеет более глубокую регулировку чувствительности.

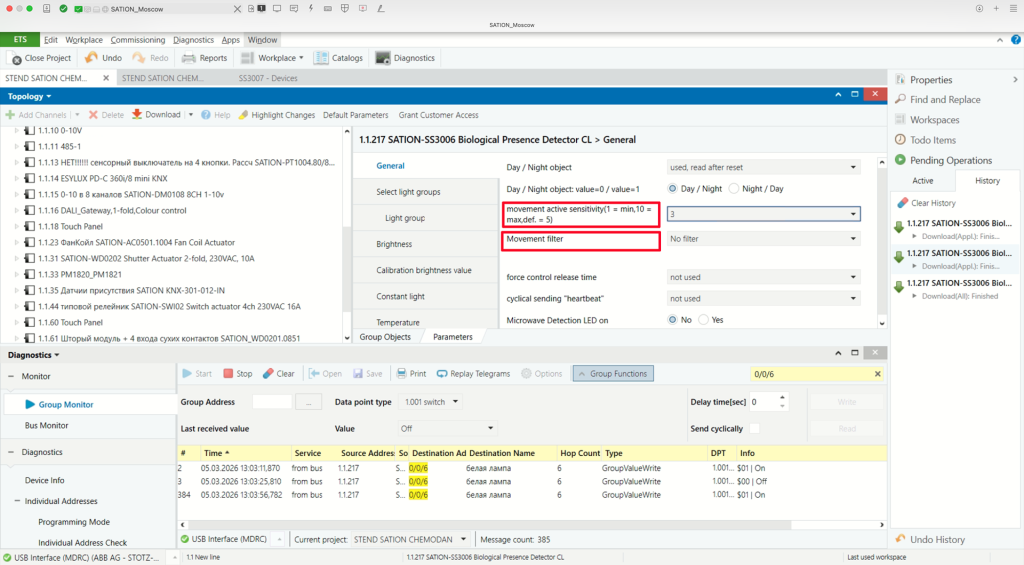

В этом случае результаты испытаний получились удовлетворительными: на 2-й степени настройки чувствительности работы датчика и применении опции «Без фильтра» (логика подсчета движений перед детекцией), уверенная реакция была на расстоянии 60 см от датчика. Если увеличить степень чувствительности до 3, то дальность действия датчика («от себя») возрастет до 1,2 м, что подходит для перекрытия ширины лестничного марша.
