На складах с мезонинами освещение необходимо включать отдельно в каждом коридоре — в зависимости от присутствия людей. Для этой задачи можно использовать обычные релейные датчики, локально управляющие группами светильников. Это сравнительно недорогое решение, но оно не позволяет объединить освещение в единую систему со сценариями, расписаниями и централизованным управлением.
Рассмотрим, как решить эту задачу с помощью KNX, какое оборудование понадобится и какие преимущества получит владелец складского комплекса.

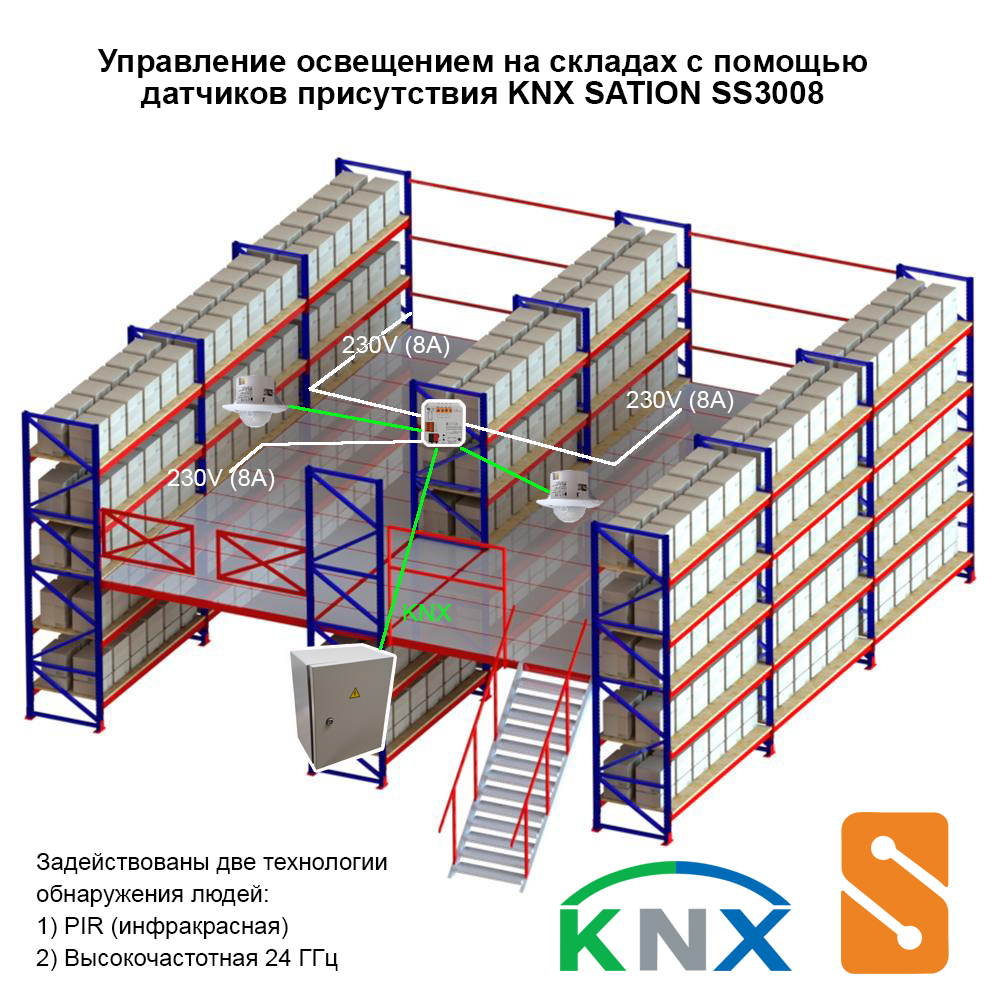

Управление освещением в складском мезонине
Складской мезонин представляет собой многоуровневую конструкцию из перекрытий и стеллажей, разделённую на отдельные коридоры. Освещение в каждом коридоре должно автоматически включаться при появлении людей и выключаться, когда зона освобождается.
Основой системы становится небольшой щит автоматизации. В нём устанавливается источник электропитания KNX 640 мА SP2002.6440. От щита KNX-кабель прокладывается к датчикам присутствия, установленным в коридорах мезонина.
Обнаружение присутствия

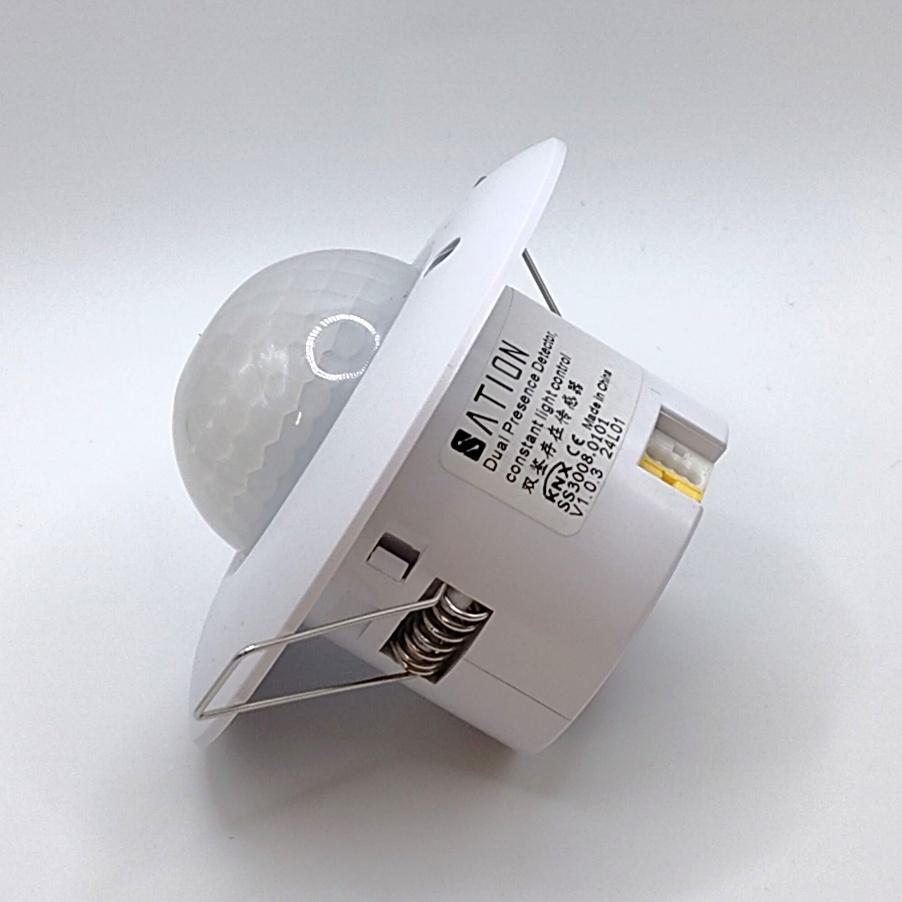

Для контроля отдельных зон используется KNX-датчик присутствия SS3003.0101.
В устройстве применяются две технологии обнаружения людей: пассивная инфракрасная технология PIR и микроволновая технология с частотой 24 ГГц. Чувствительность каждой из них можно регулировать, а также задавать приоритеты их работы. Это позволяет точнее настроить зону обнаружения под конфигурацию конкретного коридора.
Параметры работы датчика, задержка отключения, чувствительность и логика управления освещением настраиваются через ETS.
Вариант 1: распределённое управление

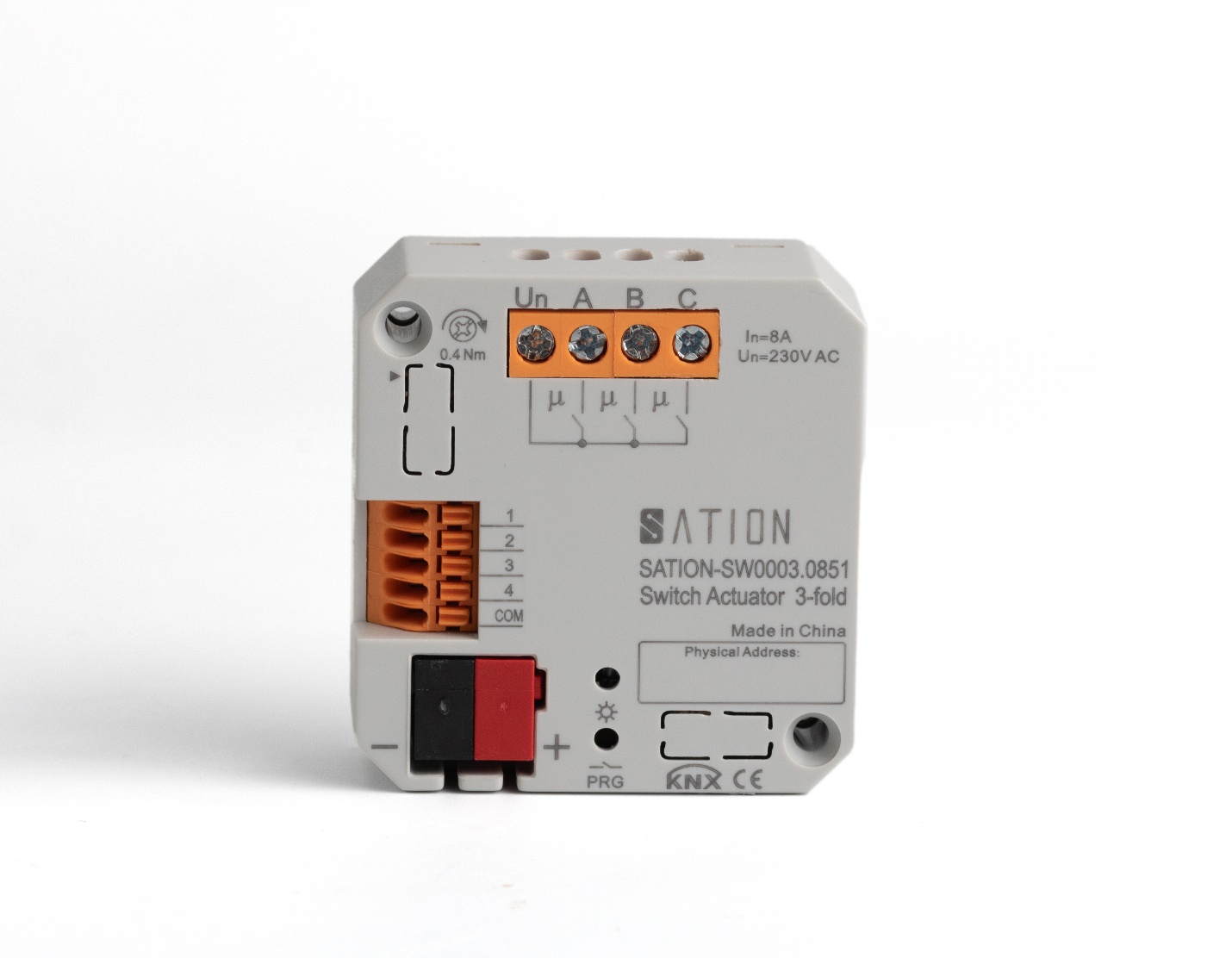

Рядом с группами светильников можно установить актуатор скрытого монтажа SW0003.0851. Он располагает тремя каналами переключения нагрузки по 8 А каждый. От актуатора силовой кабель прокладывается непосредственно к управляемым группам освещения.
Такая схема сокращает длину силовых линий и позволяет распределить исполнительные устройства по этажам мезонина.
По предварительному расчёту стоимость оборудования для управления одной группой светильников в одном коридоре составит около 26 000 рублей. Итоговый бюджет зависит от количества зон, структуры системы и длины кабельных трасс.
Вариант 2: централизованное управление

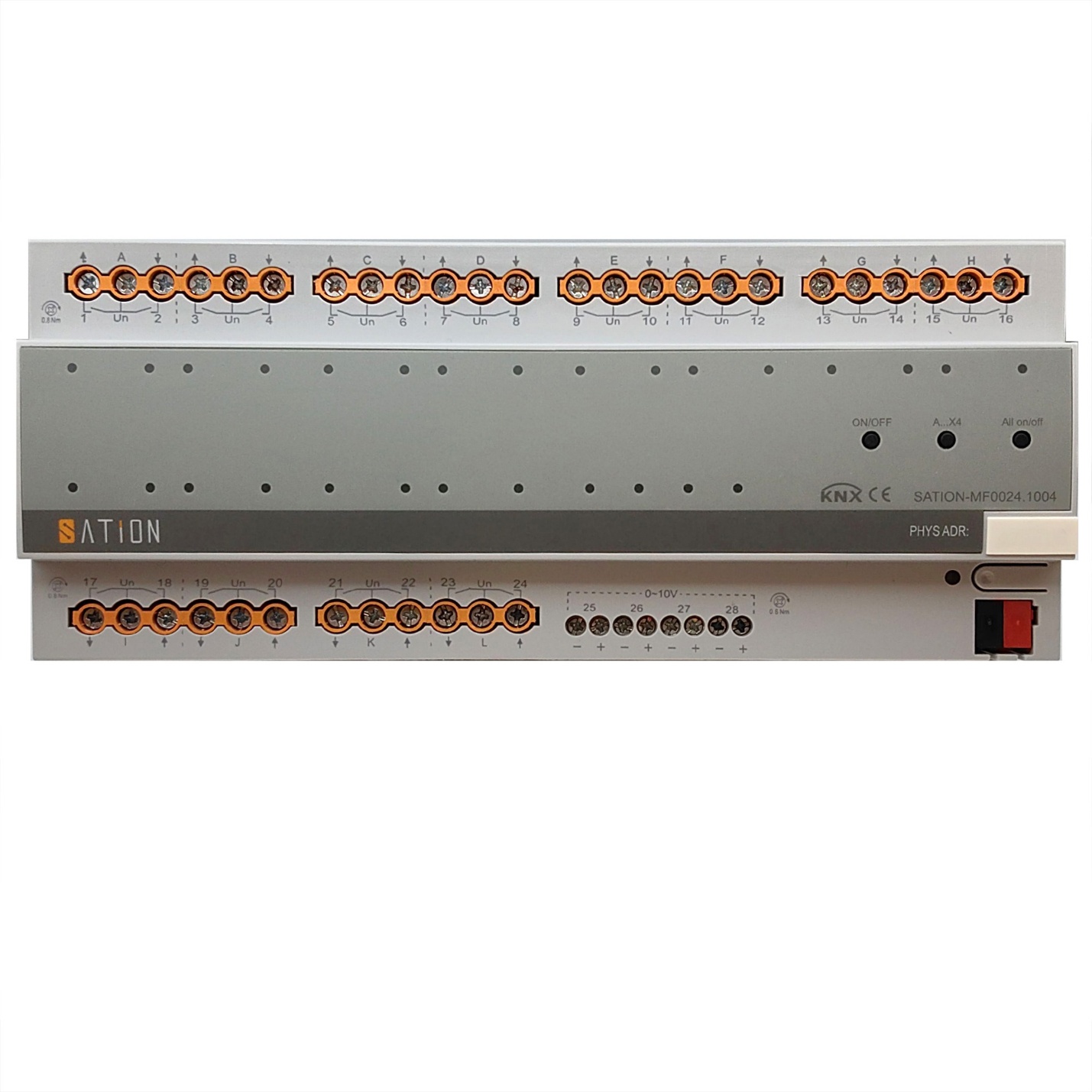

При большом количестве групп освещения стоимость одного управляемого канала можно снизить более чем в два раза. Для этого вместо нескольких локальных актуаторов используется многофункциональный модуль MF0024.1004 с 24 релейными каналами по 16 А.
Модуль размещается в щите автоматизации и управляет сразу несколькими группами светильников. Недостаток такого варианта — необходимость прокладывать отдельный силовой кабель от щита до каждой группы освещения. Поэтому при выборе схемы необходимо учитывать не только стоимость оборудования, но и архитектуру склада, количество зон и длину кабельных трасс.
Преимущества KNX для складского комплекса
- Централизованный контроль. Освещением можно управлять по отдельным зонам, с выключателей, компьютера или мобильного приложения при наличии системы визуализации.
- Сценарии и расписания. Для рабочих смен, технологических перерывов и нерабочего времени можно настроить разные режимы освещения.
- Управление по присутствию. Свет включается только в тех коридорах, где находятся сотрудники.
- Надёжность и ремонтопригодность. Все устройства объединены в единую структурированную систему, логика которой настраивается через ETS.
- Возможность сбора данных. При интеграции с системой диспетчеризации можно анализировать использование отдельных зон мезонина: где появляются люди, сколько времени они там проводят и как перемещаются по складу.
Когда применение KNX оправдано
Система KNX обойдётся дороже набора простых релейных датчиков. Однако это не два равнозначных решения: KNX обеспечивает централизованный контроль, гибкую настройку, сценарное управление и возможность дальнейшего расширения автоматизации.
Применение KNX имеет смысл прежде всего при строительстве склада для длительной эксплуатации, когда инвестор вкладывает средства в собственный объект и ценит надёжность, управляемость и функциональность инженерных систем.
